商水县锡基巴氏合金有限公司

服务电话:
13939496328



             如何延长巴氏合金轴瓦寿命

巴氏合金轴瓦能否长期地正常工作,与轴承合金浇铸质量密切相关,如合金质量不好或浇铸工艺不良,轴承合金熔化时过热、有杂质、瓦胎清洗工作做的差、浇铸后冷却速度控制得不好等,都会造成轴承合金夹渣和气孔,出现裂纹、脱胎产生废品。

 欢迎各大新老顾客前来光顾,全场下单优惠,新客户会员价,老客户贵宾价。

关于我们

ABOUT US

商水县锡基巴氏合金有限公司是一家专业生产加工巴氏合金公司,金盘凭借强大的和全面的能力,先进的设备和科学的

生产管理和技术,为广大用户提供优质的产品和精致的服务。


应用案例 / PRODUCTS SERVICES

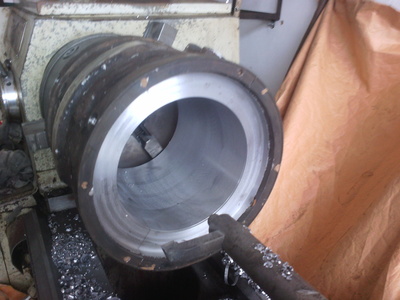

破碎机巴氏合金轴瓦浇铸

轴瓦重新浇铸乌金对于轴瓦乌金面严重损坏,不宜采用补焊修复时,可以进行乌金重新浇铸。其方法如下: 1.准备图纸。准备轴瓦图纸,无图时可临时绘制草图。轴瓦上的孔、槽等凹面位置、形状,尺寸须画清,以便浇铸后按图纸加工。 2.清理轴瓦胎。1)将轴瓦沿着轴向立放,用气焊嘴均匀地加热轴瓦胎外侧,直到原有的轴承合金熔化脱离为止。清除的旧轴承合金可留作浇铸其他较次要的轴瓦之用。2)用钢丝刷将轴瓦的凹面清理干净,出金属光泽。3)将轴瓦胎放入 8090、含 10%(重量)苛性钠的溶液内煮 1520min,并用钢丝刷清除瓦胎一的油质。取出后再用 7090的热凝结水冲洗,洗净残余碱水,最后用白布把轴瓦胎擦干。 3.挂锡。挂锡的目的是要增加轴承合金对瓦胎的附着力,使其紧密地结合在一起。锡料可用纯锡,也可用锡 30%、含铅 70%或含锡含铅各 50%的焊锡。焊锡流动性较好,容易挂在轴瓦胎上,因此通常采用它。在挂锡前,先在瓦胎表面涂上一层盐酸,数分钟后,再用清水把酸液冲洗掉并擦干净。均匀地将瓦胎加热至 250 270。加热时瓦胎要保持清洁,最好使用电炉加热,也可以用多个气焊嘴加热。在加热过程中可用 12mm 厚的薄锡条在瓦胎上轻轻地摩擦,锡条熔化即表示达到所要求的温度。在加热后的轴瓦胎面上均匀地涂抹一层氯化锌溶液(ZnCl2,然后撒上一层氯化铵(NH4Cl)粉末,随后即用细钢丝刷把粉末刷匀,铺成薄薄的一层。 4.轴瓦胎的预热。挂了锡的轴瓦胎要经过预热以后才能浇铸轴承合金。预热前,先在轴瓦胎内装好浇铸模心。大型轴瓦通常多采用铁板卷制而成的立式铁芯,平板上铺软纸。轴承合金从铸模中央的浇口浇入, 经底部上升到模内。铸模内的空气则由模顶的气孔排出,这样熔渣和杂质由于密度小而残留在浇口附近,可以防止熔渣和杂质进入模内,较好地保证浇铸质量。



锡基轴承合金与锡青铜

高速重载的滑动轴承.轴瓦用锡基轴承合金还是铸锡青铜。轴瓦合金内衬材料分析:1锡基轴承合金,即巴氏合金,常见牌号11-68-4,适合高速轻载、中载及重载(重载,需轴瓦特别设计),巴氏合金比铜类合金性能优异很多,毕竟价格高出铜类合金不少,常见设备:鼓风机、水轮机、汽轮机、火电、电机、制氧机、压缩机等轴瓦。

2、铅基轴承合金,适合低速重载,价格比锡基便宜很多,但是不适合高速。但比铜类合金性能好。常见设备:磨机轴瓦,大型轧辊等。
针对楼主提问的高速重载轴瓦分析,只会是锡基轴承合金11-6,因为要高速还要重载,铜类合金及铅基轴承合金,满足不了要求。


锡基巴氏合金应具备哪些性能

1)软基体和均匀分布的硬质点。

  (2)硬基滑动轴承合金理想组织体上分布着软质点。轴承在工作时,软的组织首先被磨损下凹,可储存润滑油,形成连续分布的油膜,硬的组成部分则起着支承轴颈的作用。这样,轴承与轴颈的实际接触面积大大减少,使轴承的摩擦减少。
  (3滑动轴承合金具有足够的抗压强度和抗疲劳性能;良好的减摩性(摩擦系数要小);良好的储备润滑油的功能;良好的磨合性;良好的导热性和耐蚀性;良好的工艺性能,使之制造容易,价格便宜




新闻资讯 / NEWS

2017-05-02

我国正推动合金产业新的产业革命

当前,世界经济仍处于深度调整期,全球工业延续低迷态势,合金产业和合金投资下滑明显。5月7日,即将召开硬质合金产业高峰论坛暨产需合作对接会,硬质合金助力‘中国制造2025’


2017-04-28

巴氏合金轴瓦在磨粉机上的具体作用

巴氏合金轴瓦常常需要研磨或者是刮研,来提供轴瓦与轴的间隙配合,提高精度。根据嘉善荣

滑动轴承生产轴瓦的经验,轴瓦研磨一般初步研磨和精研磨,轴瓦研磨的目的是使轴瓦与轴

劲间存在锲形缝隙,以保证轴经旋转时,摩擦面间能形成锲形油膜


锡合金如何制成

将两种或两种以上的金属熔合而成的具有金属特性的物质叫做合金。合金比它的成分金属具有许多优良的物理、化学或机械加工性能。如锡的熔点为231.9℃,铅的熔点为327.5℃,锡和铅按2∶1组成的合金熔点为180℃,比锡或铅的熔点都低,这种合金就是通常用的焊锡。


伍德低温合金制作

保险丝材料的“伍德合金”,是锡、铋、镉、铅按1∶4∶1∶2质量比组成的合金,熔点仅67℃,比水的沸点还低。因此,当电路上电流过大、电线发热到70℃左右,保险丝即可熔化,自动切断电路,保证用电安全。现在使用相当广泛的高压锅易熔片,也是一种低熔点合金

友情链接
锡基巴氏合金公司版权所有2017-2022
